ETAPA 02 / 06

Corte y conformado

Con los planos liberados, la chapa entra a taller. Cortamos en pantógrafo CNC y punzonadora tanto acero al carbono como inoxidable, y damos forma en cilindradora y plegadora: virolas, conos, transiciones, perfiles y haces de tubos curvados. De esta etapa salen las piezas listas para armado y soldadura.

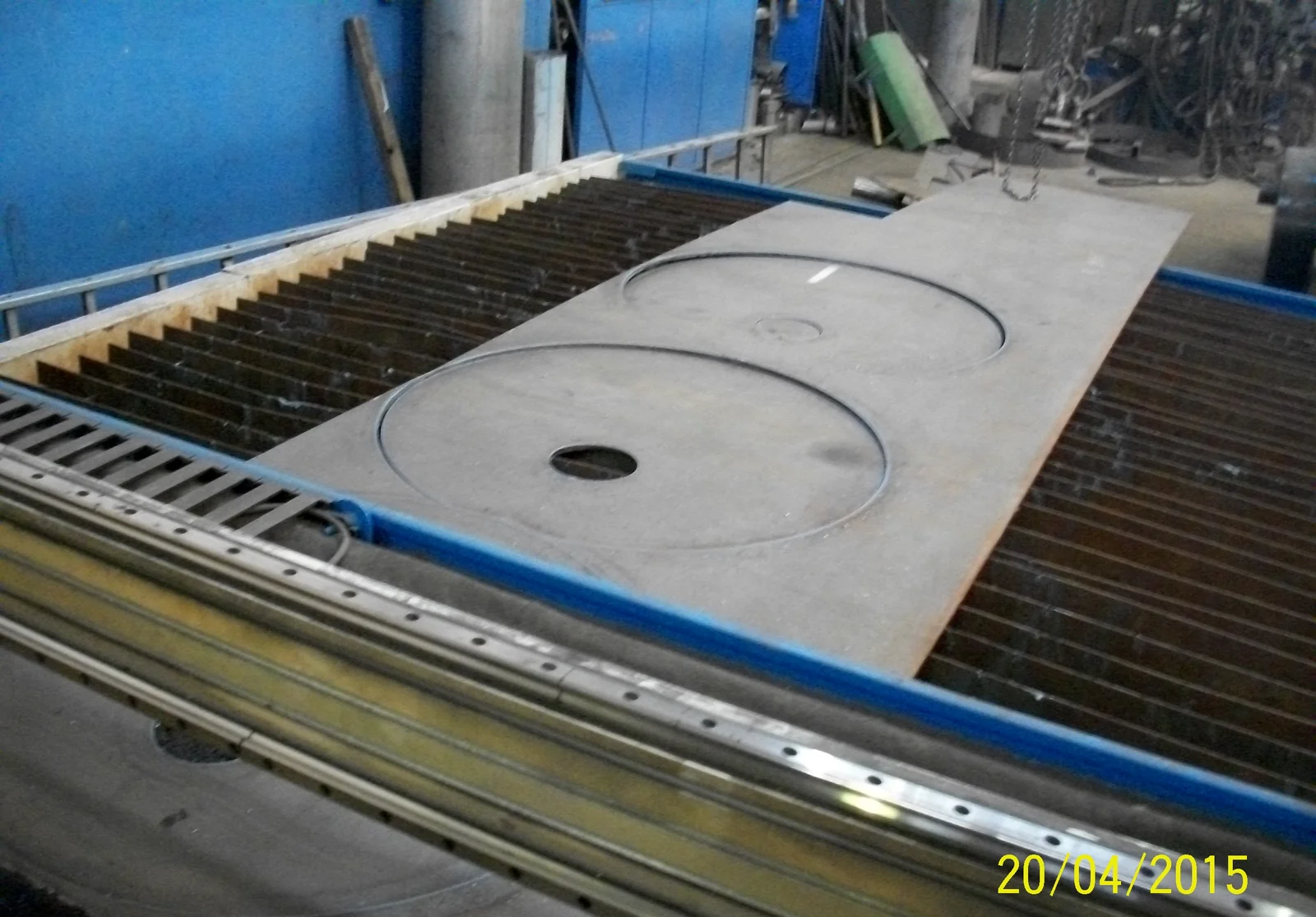

Corte

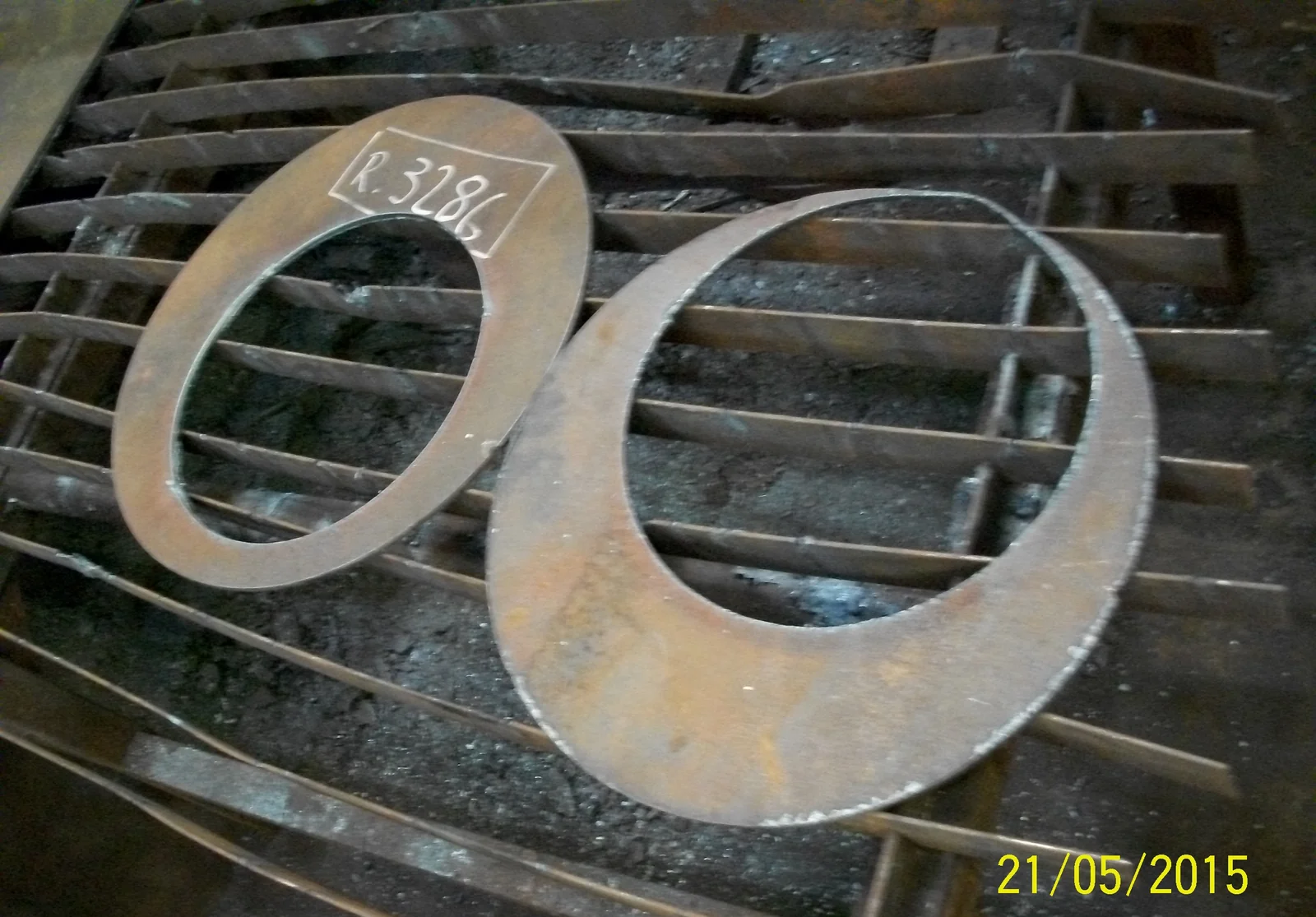

Piezas anulares cortadas en pantógrafo, en acero al carbono — Corte en pantógrafo, acero al carbono. Anillos cortados a partir de chapa, identificados con el número de pieza del plano para trazabilidad hasta el armado.

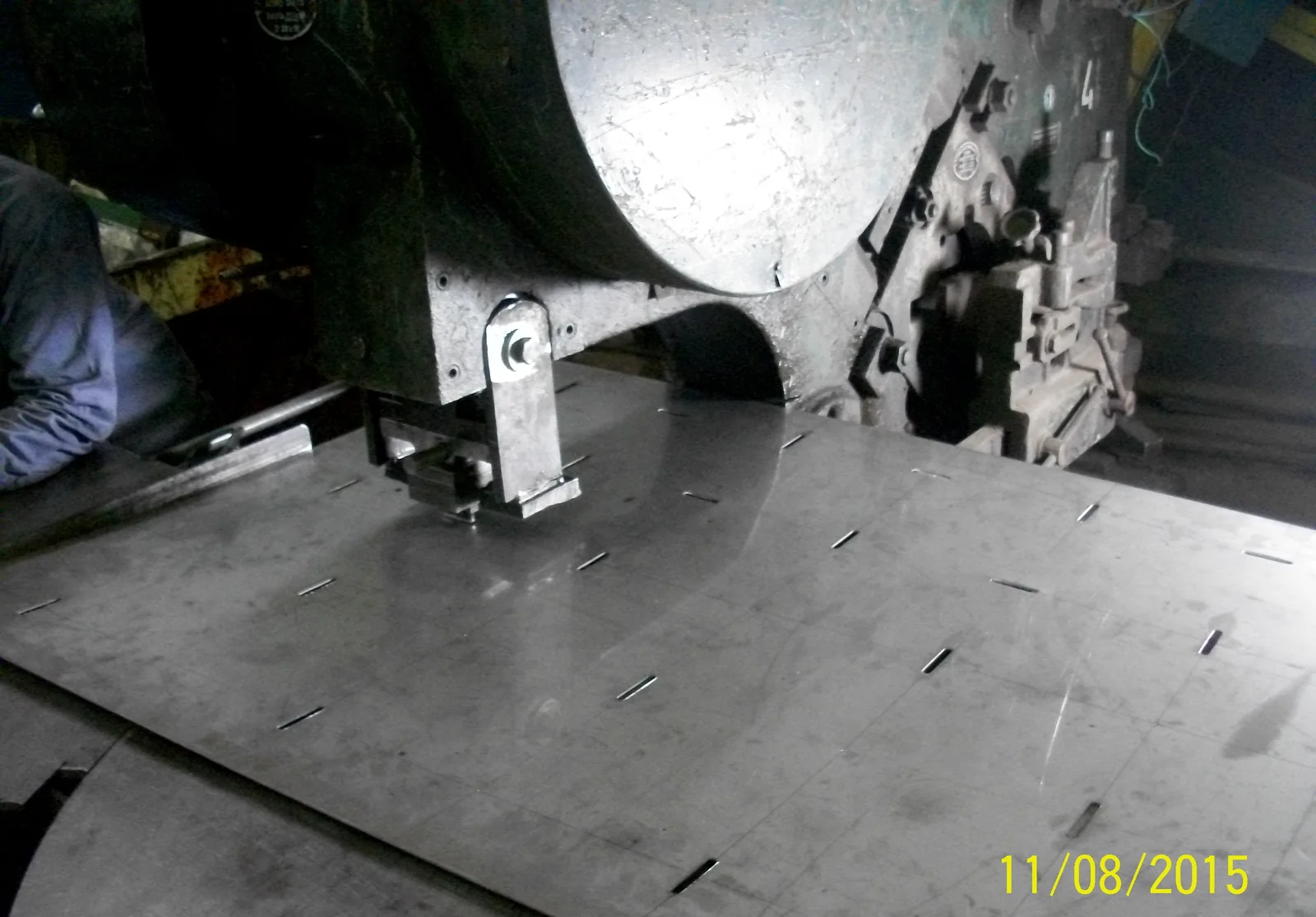

Punzonadora perforando una chapa — Punzonado. Para perforaciones repetitivas y de tolerancia ajustada trabajamos en punzonadora, con posicionamiento controlado sobre la chapa.

Conformado

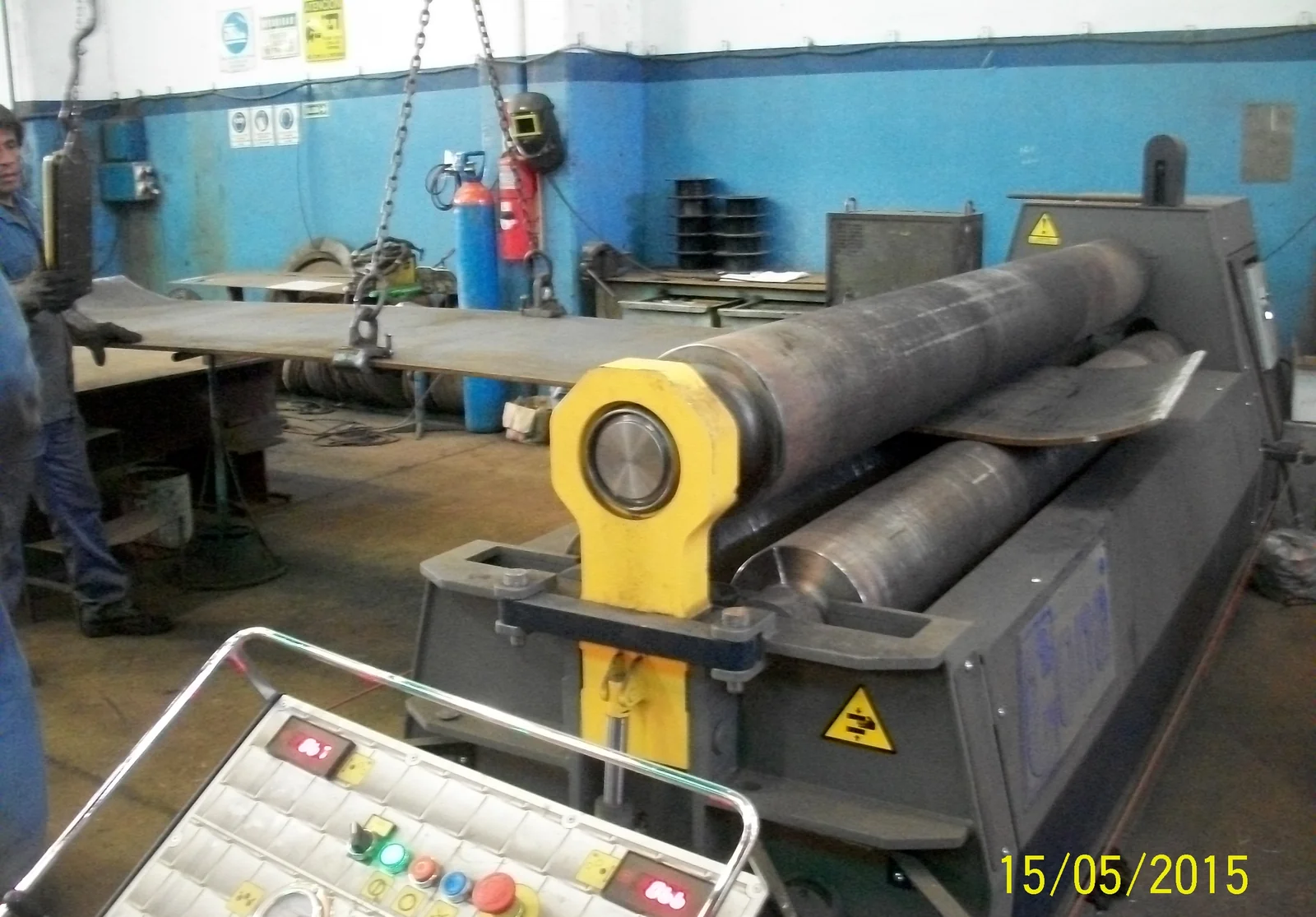

Chapa entrando a la cilindradora de tres rodillos — Cilindrado. La chapa se carga con puente grúa y pasa entre los rodillos en sucesivas pasadas hasta alcanzar el diámetro de virola indicado en el plano.

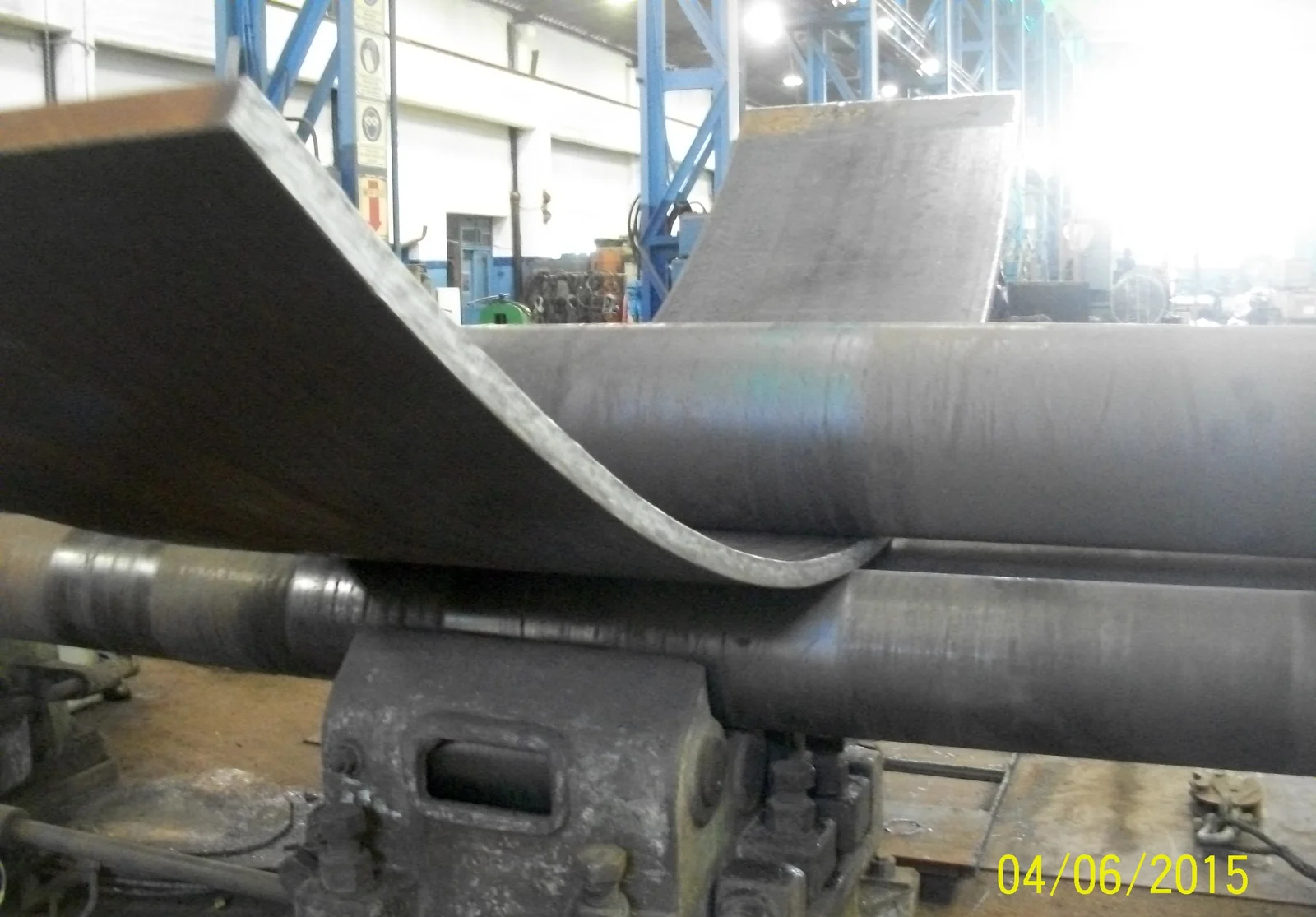

Chapa de gran espesor en proceso de cilindrado — Cilindrado de espesores gruesos. El equipo permite conformar chapa pesada manteniendo la circularidad en toda la longitud de la virola.

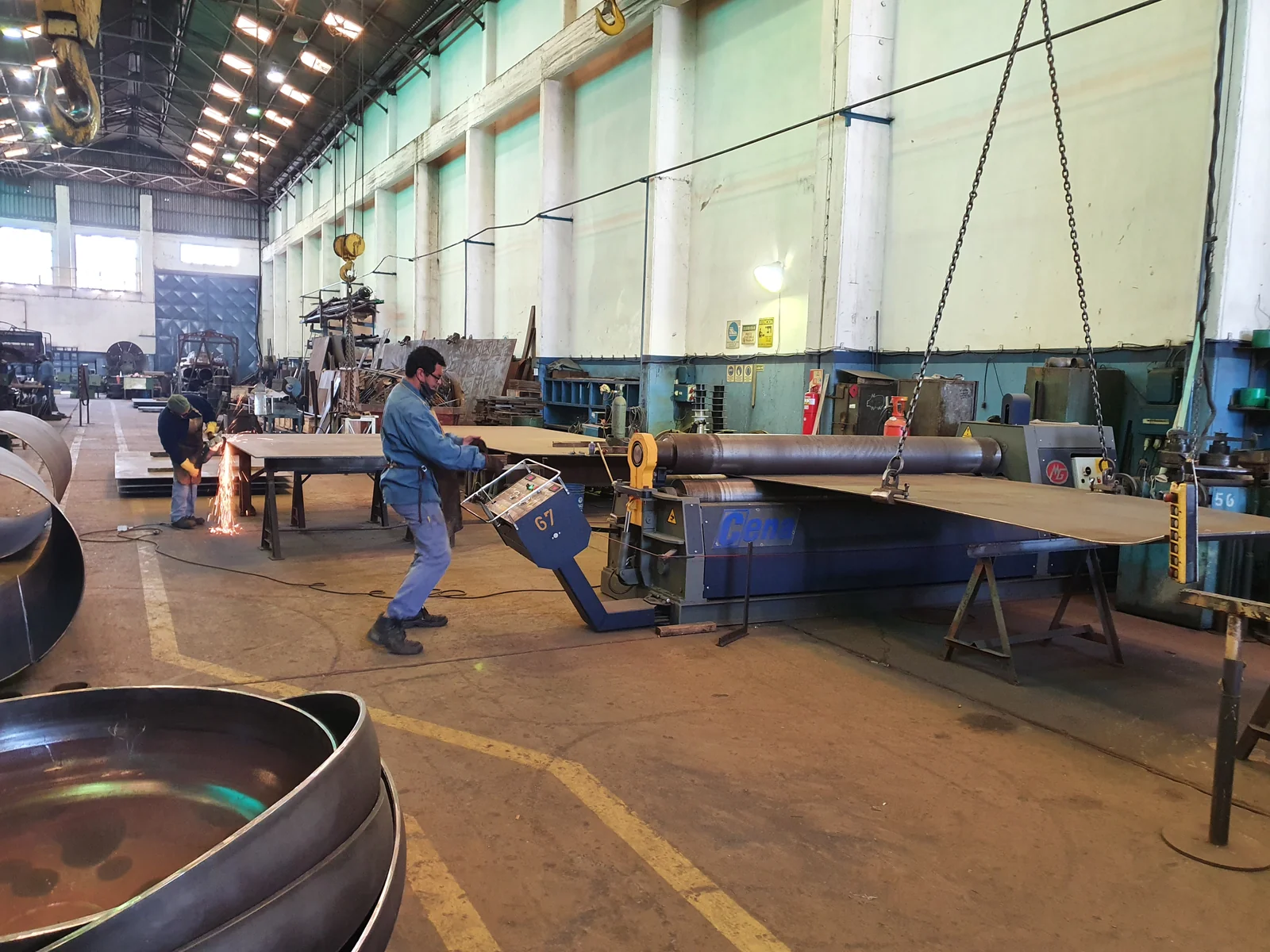

Vista general del taller con cilindradora y casquetes — Vista de taller. Cilindradora en operación, con virolas y casquetes ya conformados a la espera del armado del cuerpo.

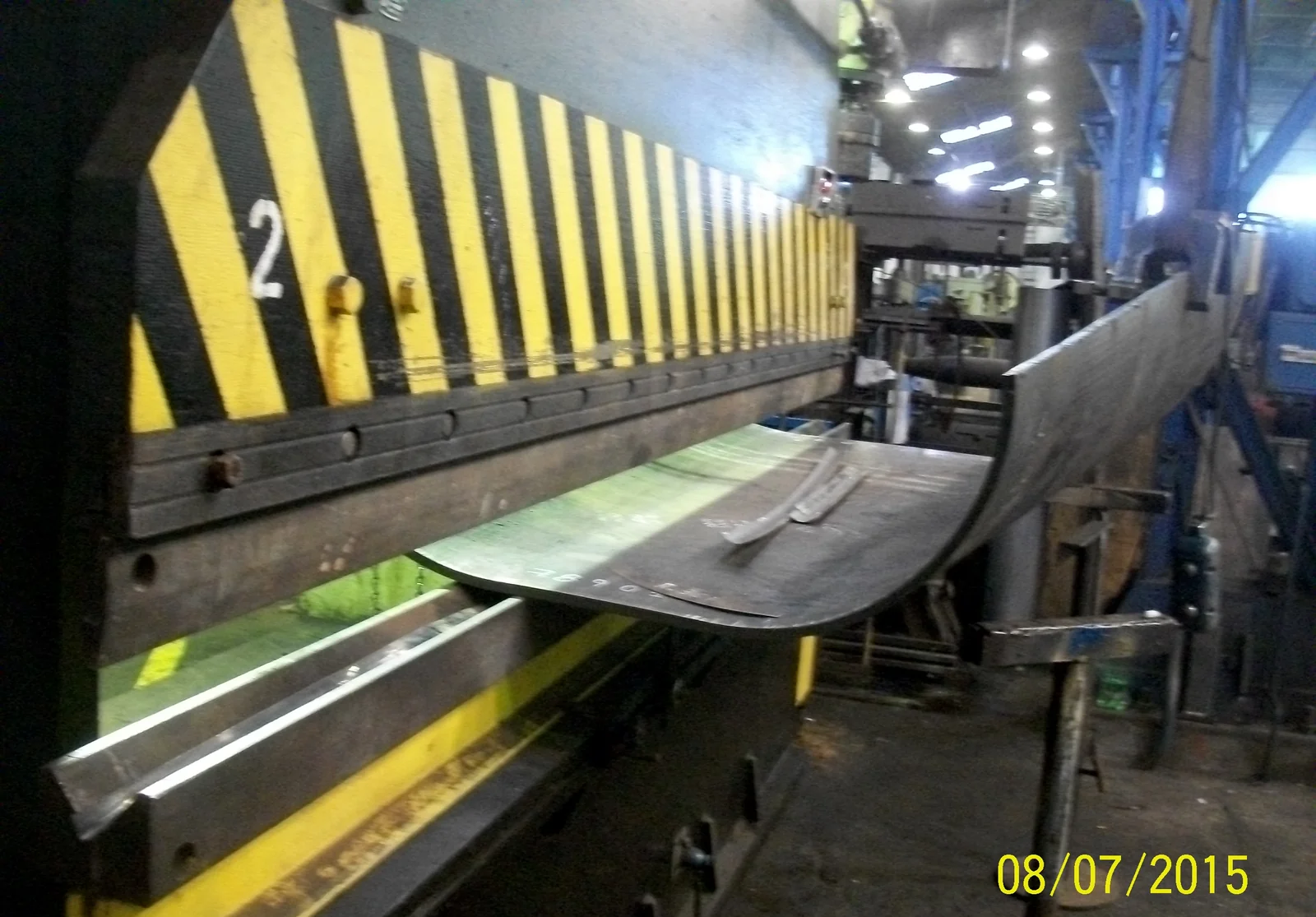

Plegadora conformando una pieza cónica — Conformado de cono en plegadora. La pieza se forma por plegados sucesivos, controlando el desarrollo para que el cierre longitudinal quede a tope.

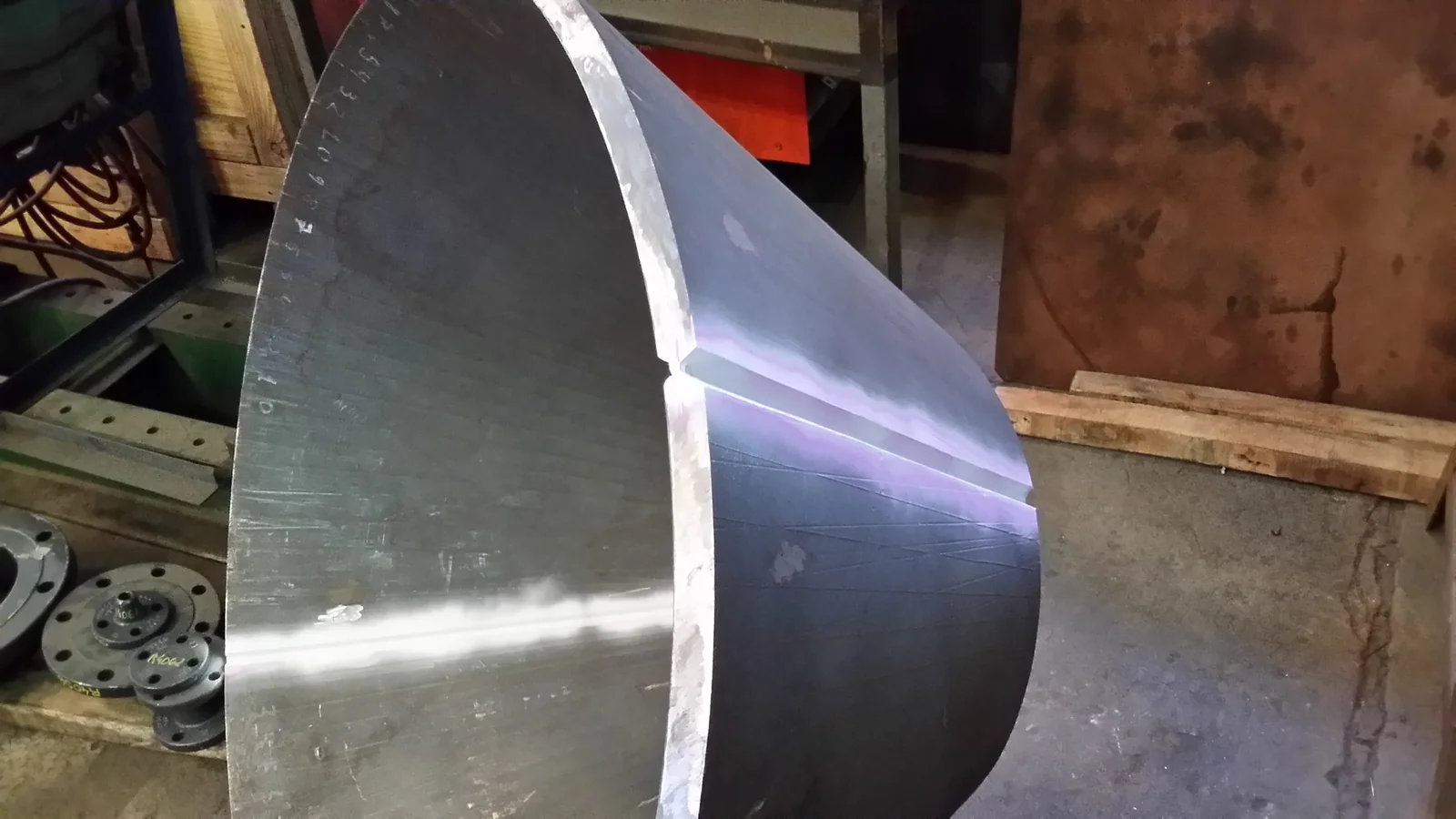

Cono conformado con la junta longitudinal preparada — Cono conformado. La junta longitudinal queda biselada y presentada, lista para soldar.

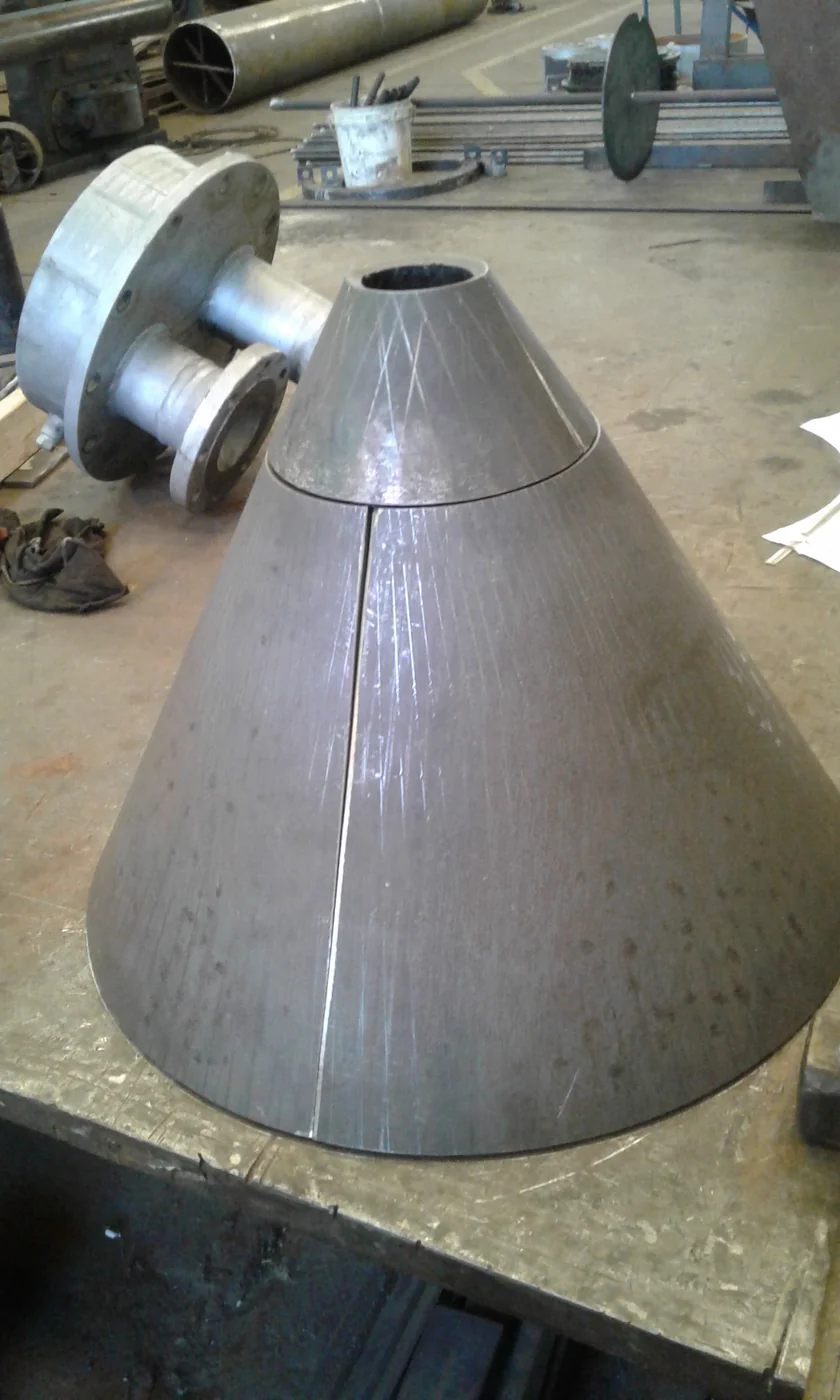

Cono terminado apoyado sobre mesa de taller — Cono terminado. Pieza cerrada y verificada dimensionalmente antes de integrarse al conjunto.

Transición cónica soldada entre dos diámetros — Transiciones. Piezas cónicas que vinculan dos diámetros distintos, conformadas y soldadas a medida según el desarrollo del plano.

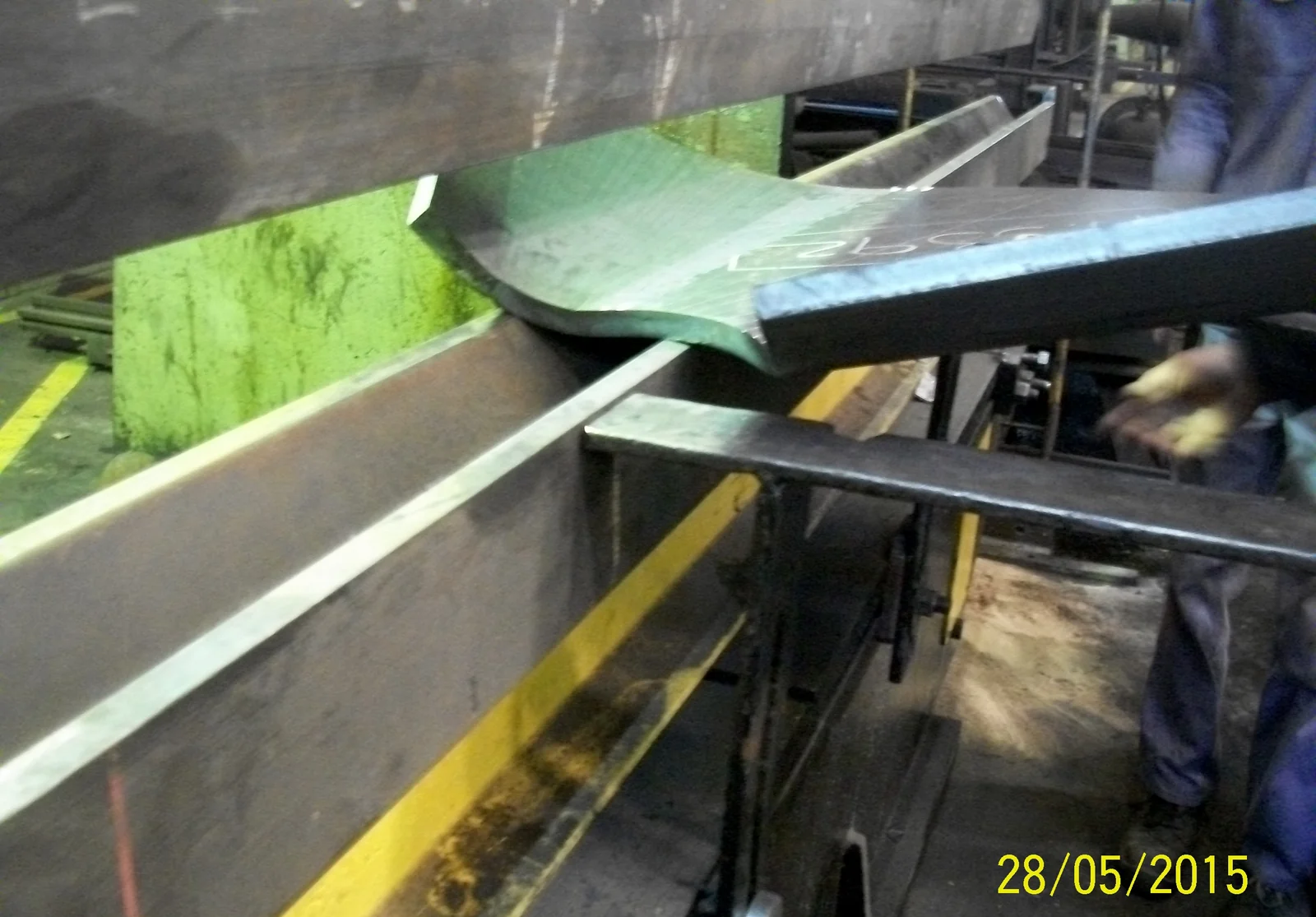

Plegadora conformando una pieza de contorno curvo — Plegado de piezas de contorno curvo. Matrices y topes se ajustan a la geometría de cada pieza, sin herramental dedicado.

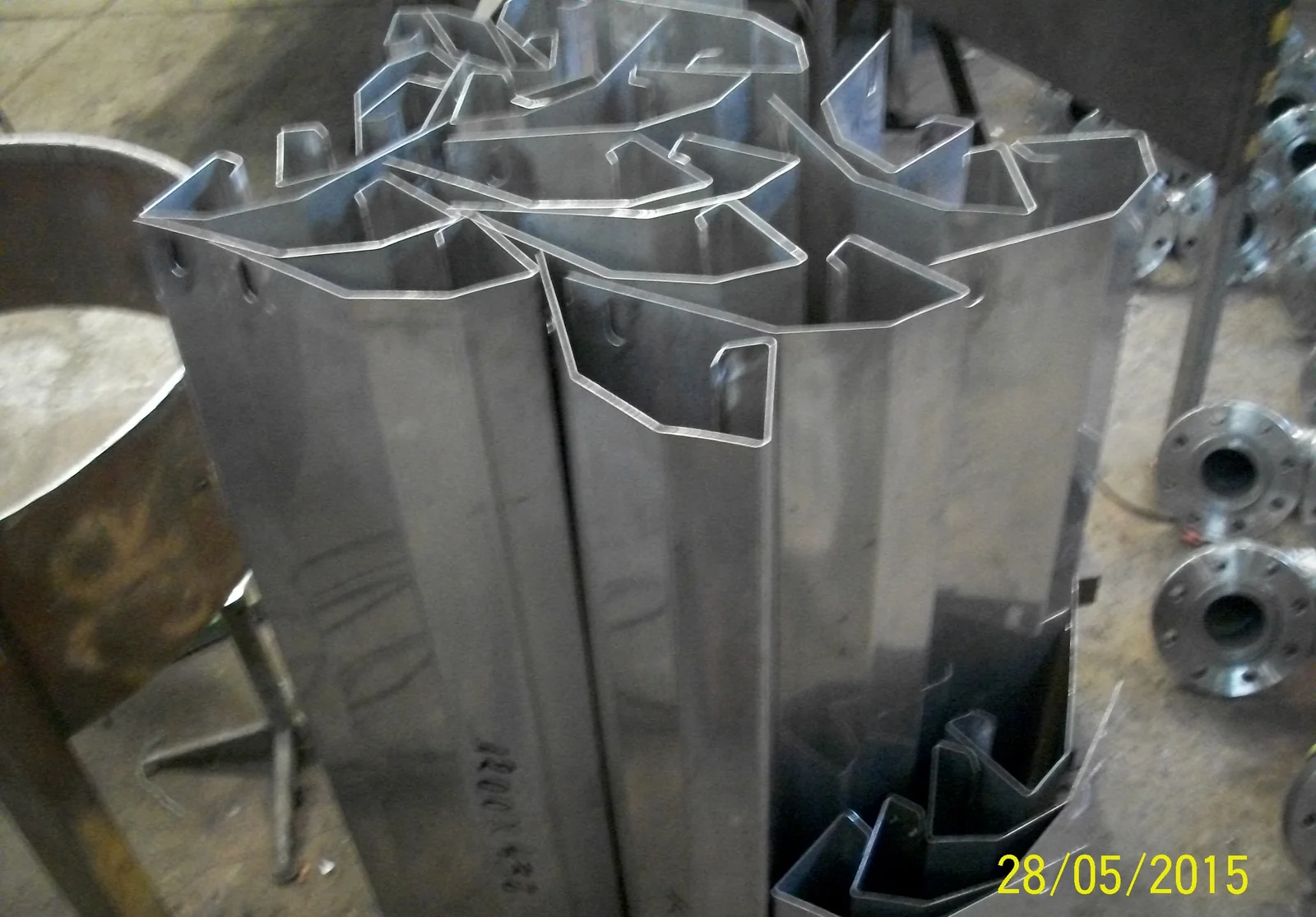

Perfiles de acero inoxidable plegados — Perfiles plegados en inoxidable. Elementos internos y estructurales conformados en plegadora, con plegados múltiples sobre la misma pieza.

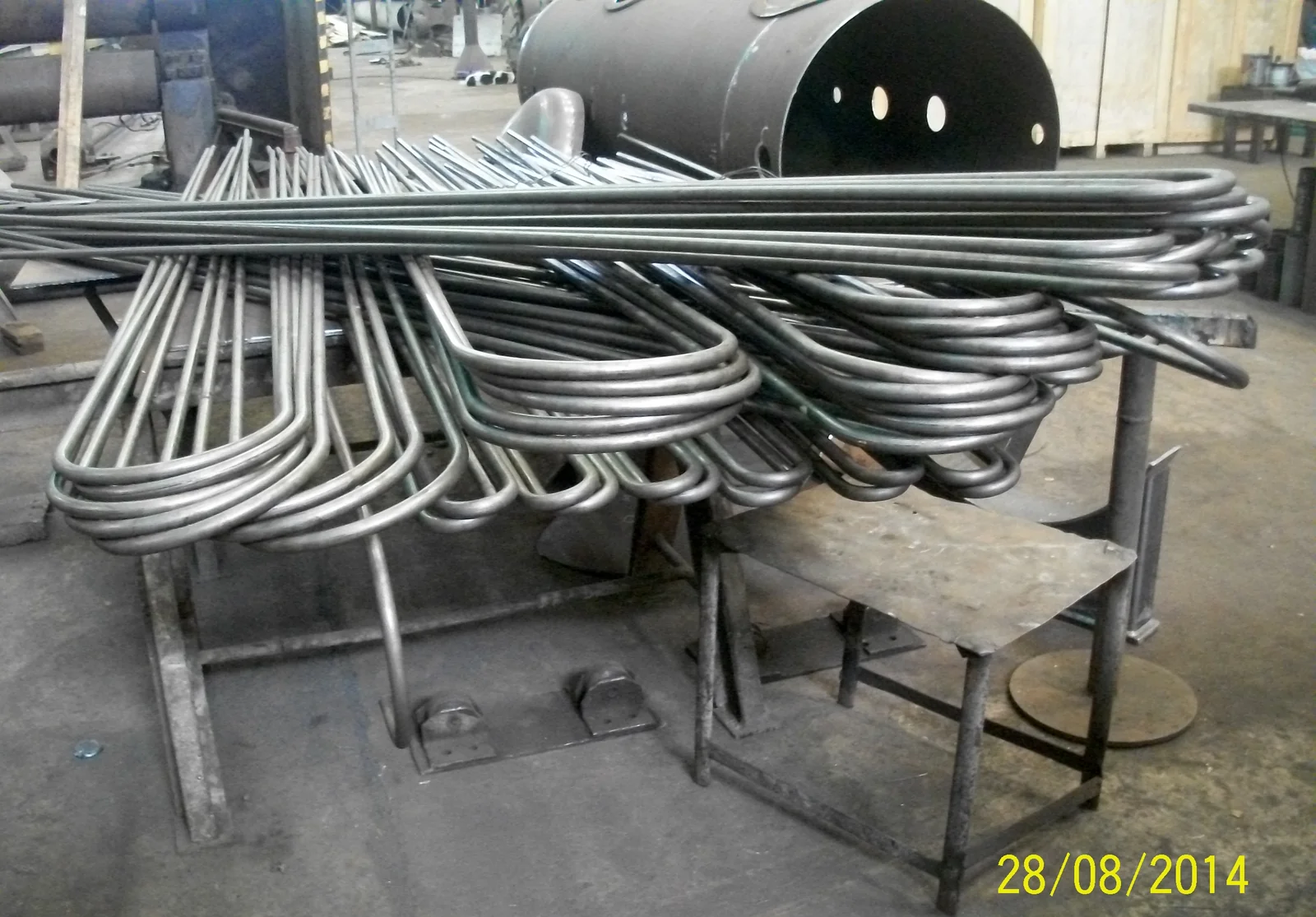

Tubos curvados en U apoyados sobre caballetes — Curvado de tubos en U. Cada tubo se curva a su radio, respetando el paso del haz y el espesor mínimo remanente en la zona de curvatura.

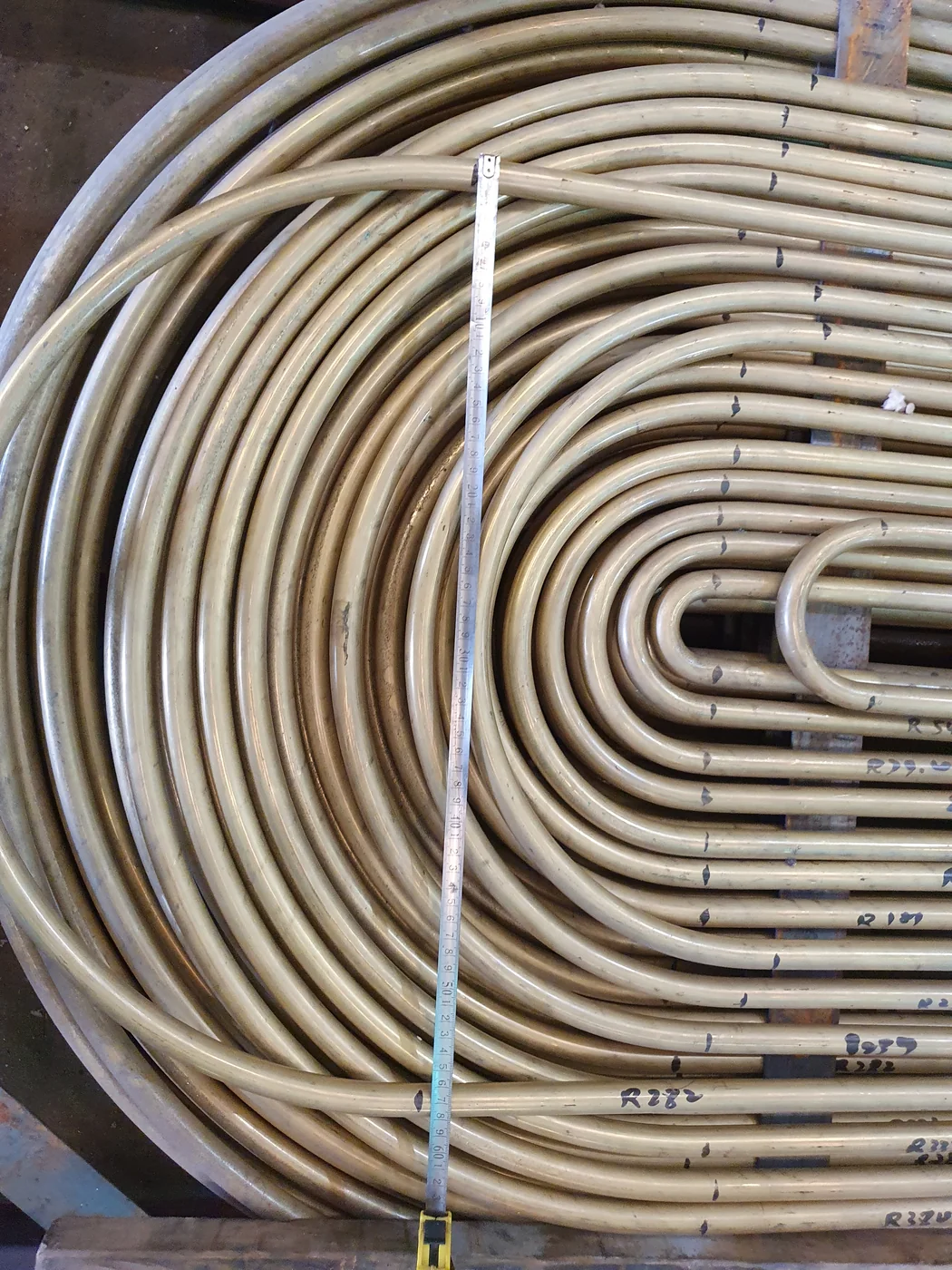

Haz de tubos en U agrupados y verificados con cinta métrica — Haz de tubos completo. Los tubos se agrupan por radio, se identifican y se verifican uno por uno antes del mandrilado en el espejo.
