ETAPA 01 / 06

Ingeniería

Cada equipo empieza en el tablero. Modelamos el conjunto en 3D, verificamos interferencias entre conexiones, internos y estructura, y bajamos todo a planos constructivos con cuadro de conexiones, lista de materiales y detalles de soldadura, listos para liberar a taller.

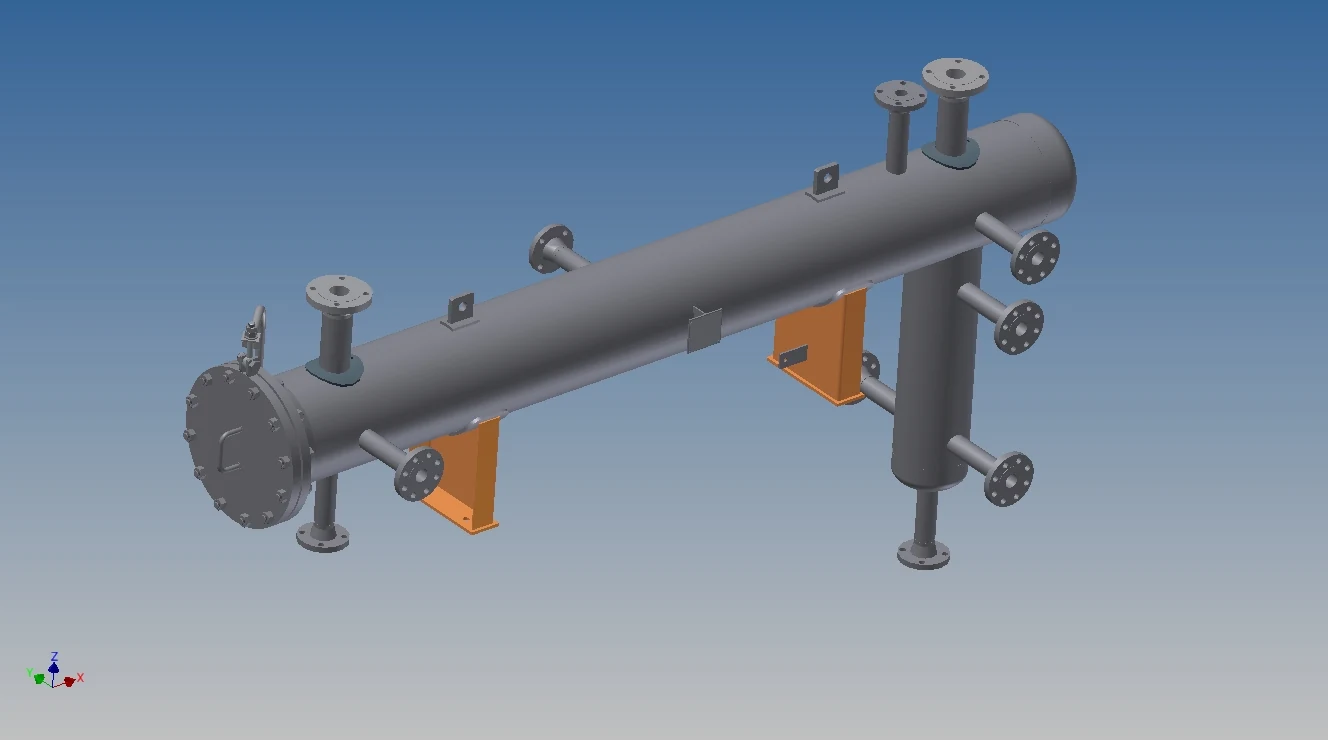

Modelo 3D de filtro coalescedor — Filtro coalescedor. El modelo 3D permite verificar la ubicación de cada boca, el acceso a la tapa bridada y las interferencias con soportes antes de emitir el plano.

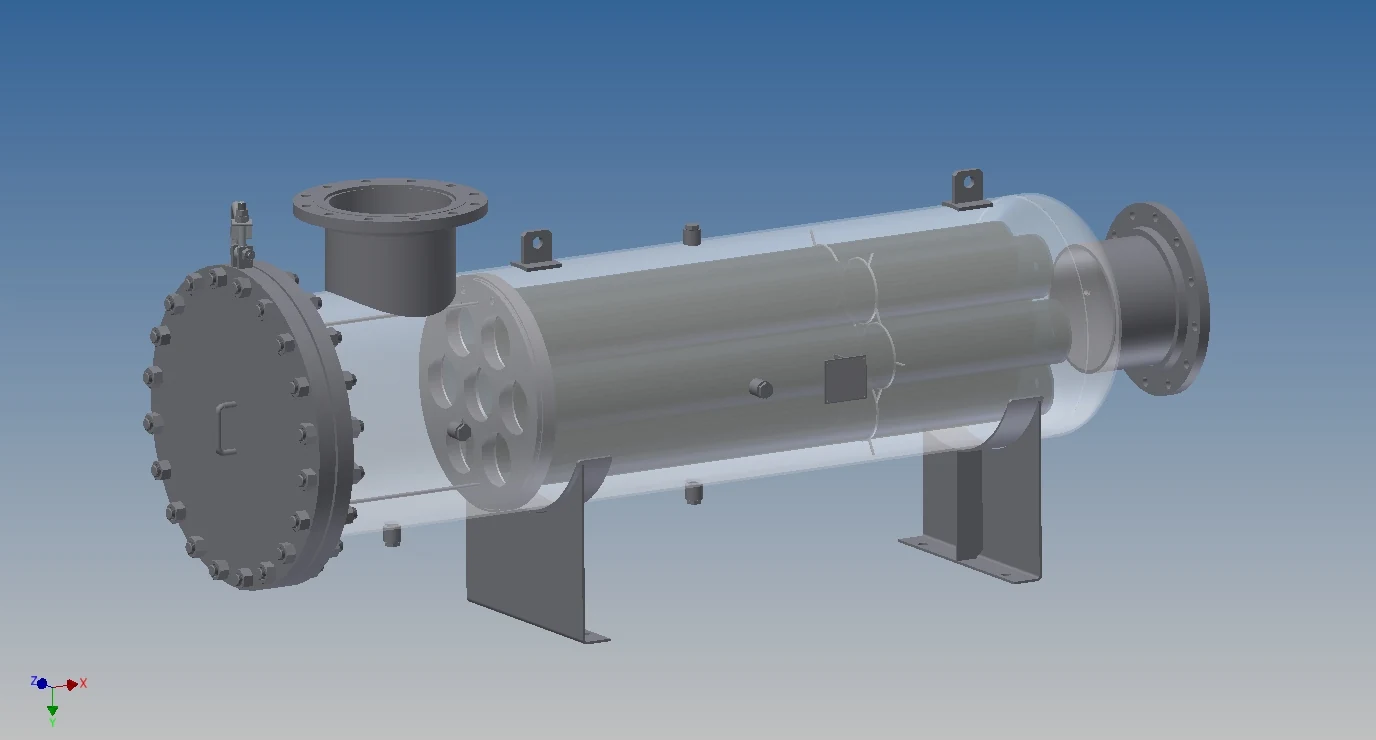

Vista seccionada de filtro high flow — Filtro high flow, vista seccionada. La transparencia de la carcasa permite validar el armado del canasto portacartuchos y la distancia libre necesaria para el recambio.

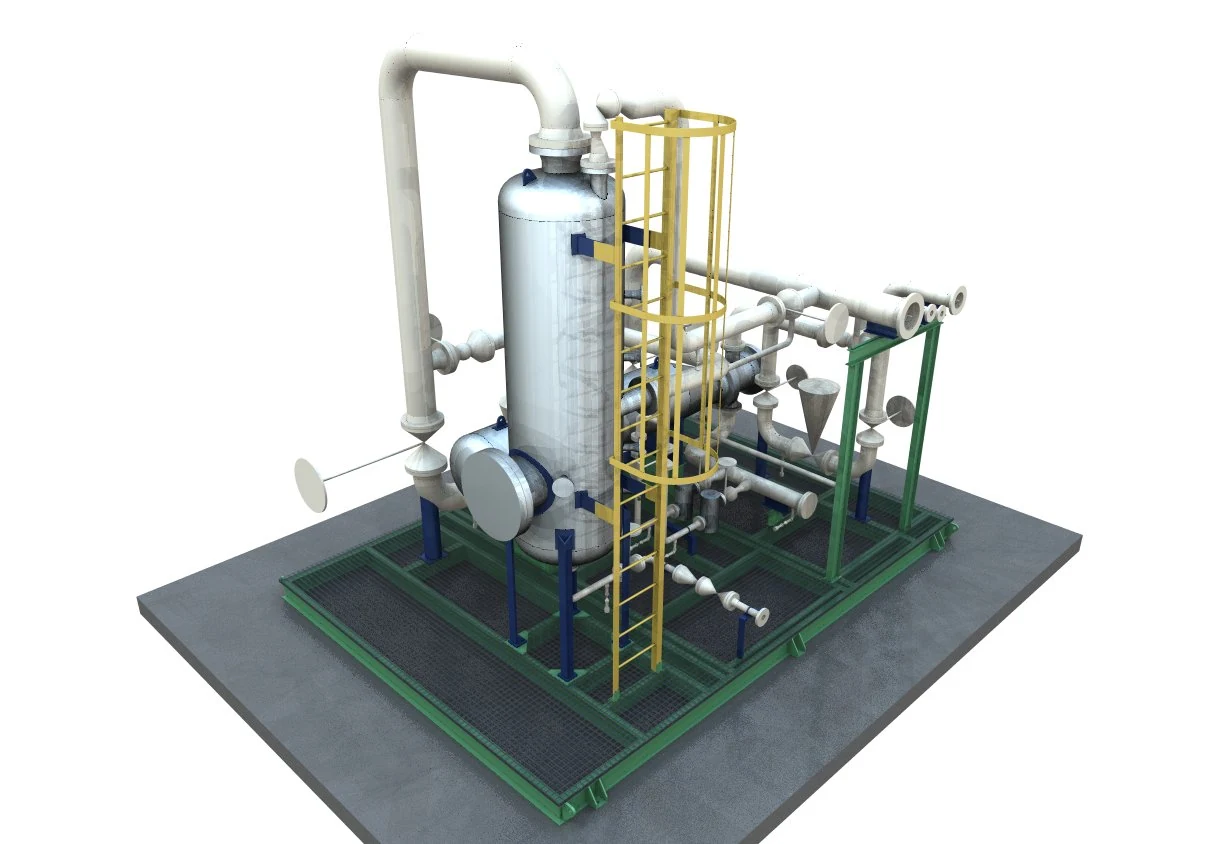

Modelo 3D de separador bifásico sobre skid — Separador bifásico. El paquete se modela completo —recipiente, cañería, válvulas, escalera y estructura— para resolver desde el diseño los accesos de operación y mantenimiento.

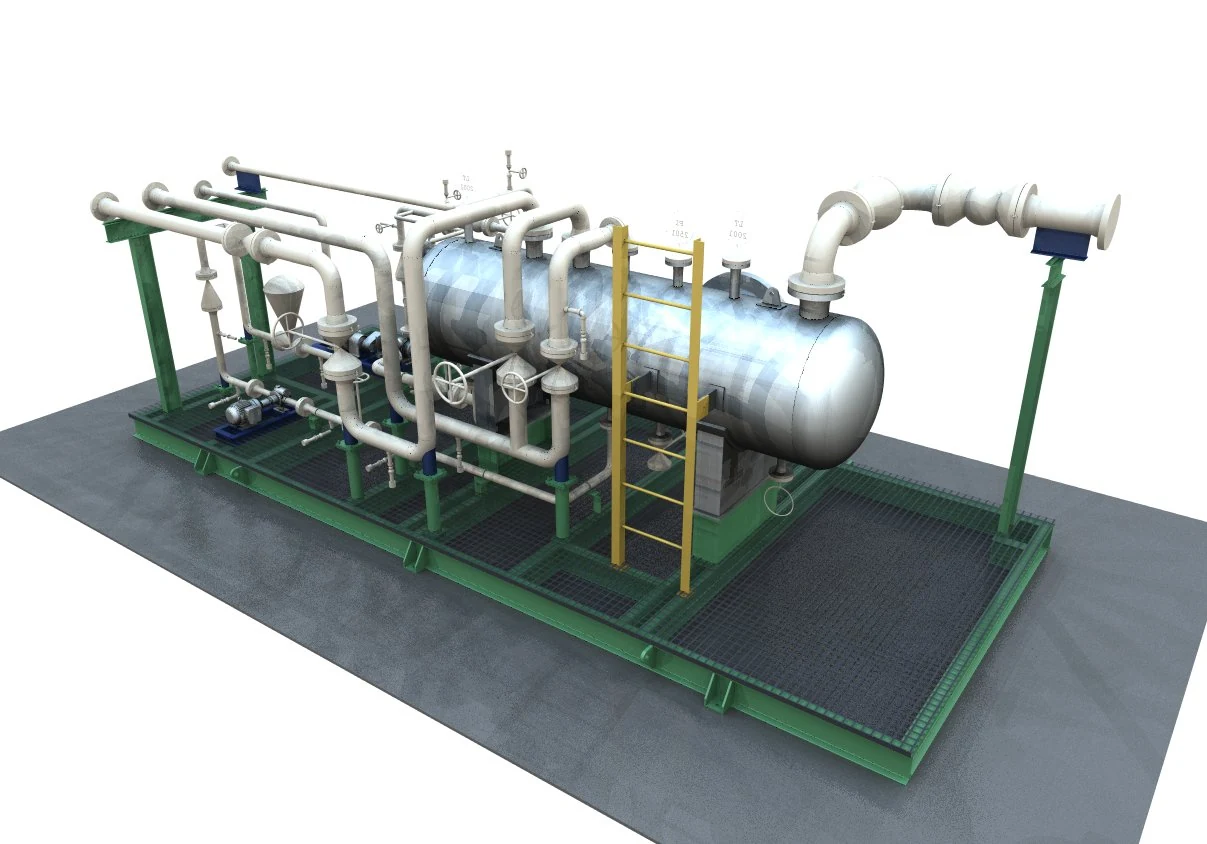

Modelo 3D de separador trifásico sobre skid — Separador trifásico. Recipiente horizontal, tren de cañería, instrumentación y bomba integrados sobre un único skid estructural, listo para transporte y montaje en sitio.

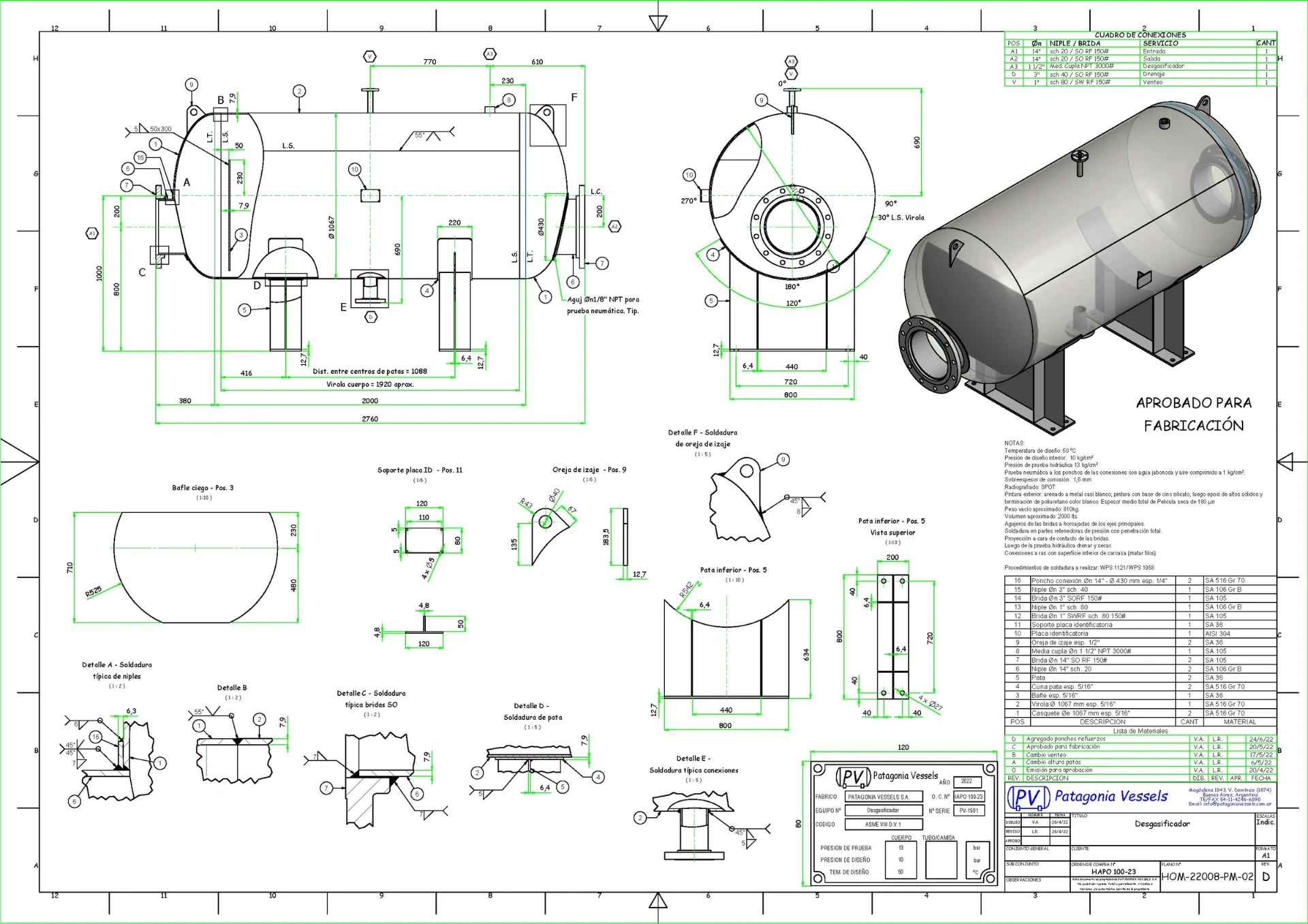

Plano constructivo de desaireador aprobado para fabricación — Desaireador. Plano constructivo aprobado para fabricación: cuadro de conexiones, lista de materiales, detalles típicos de soldadura y datos de diseño según ASME VIII Div. 1.

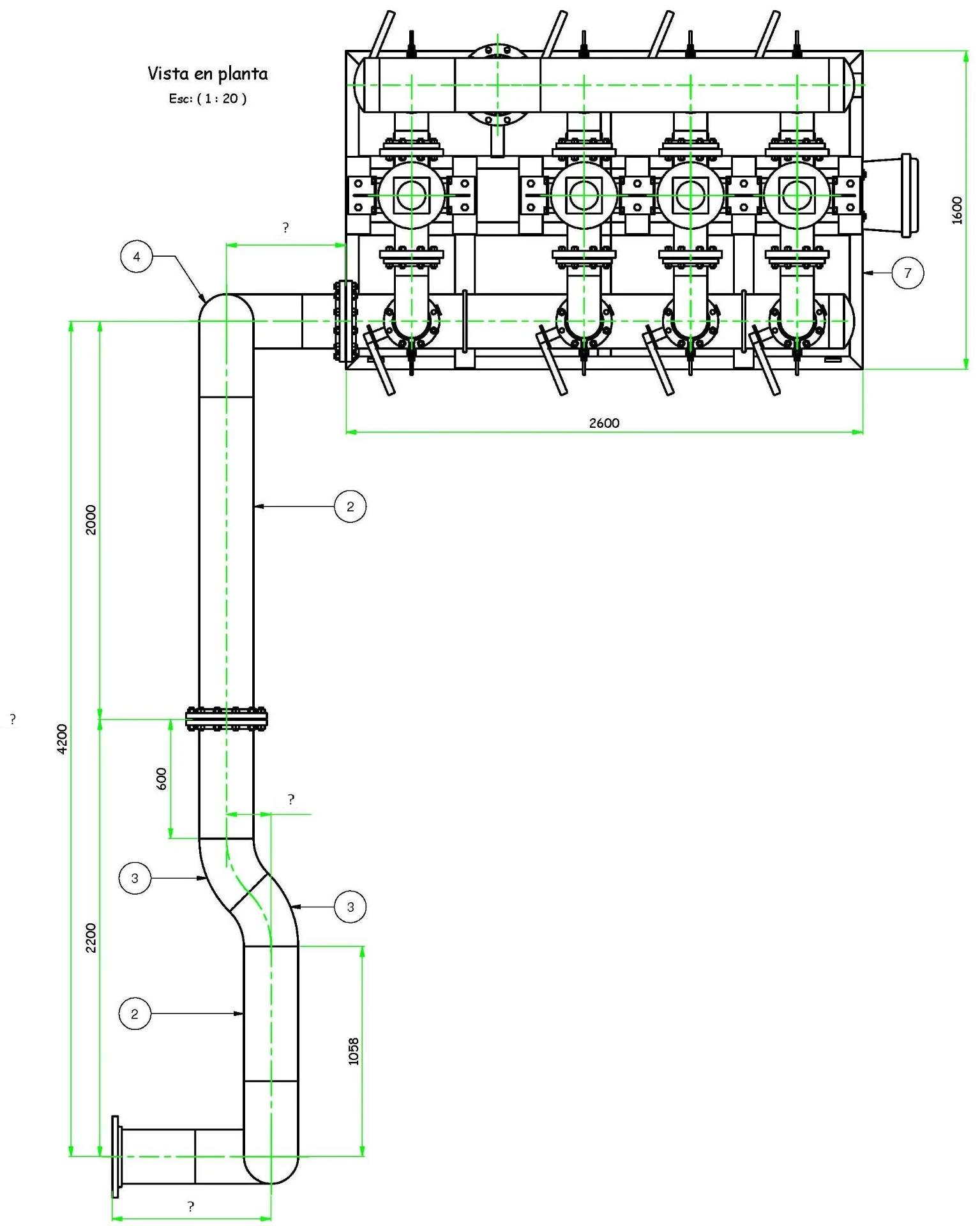

Vista en planta de colector — Colector. Vista en planta del conjunto, con la posición y las cotas de montaje de cada válvula, vínculo bridado y tramo de cañería.

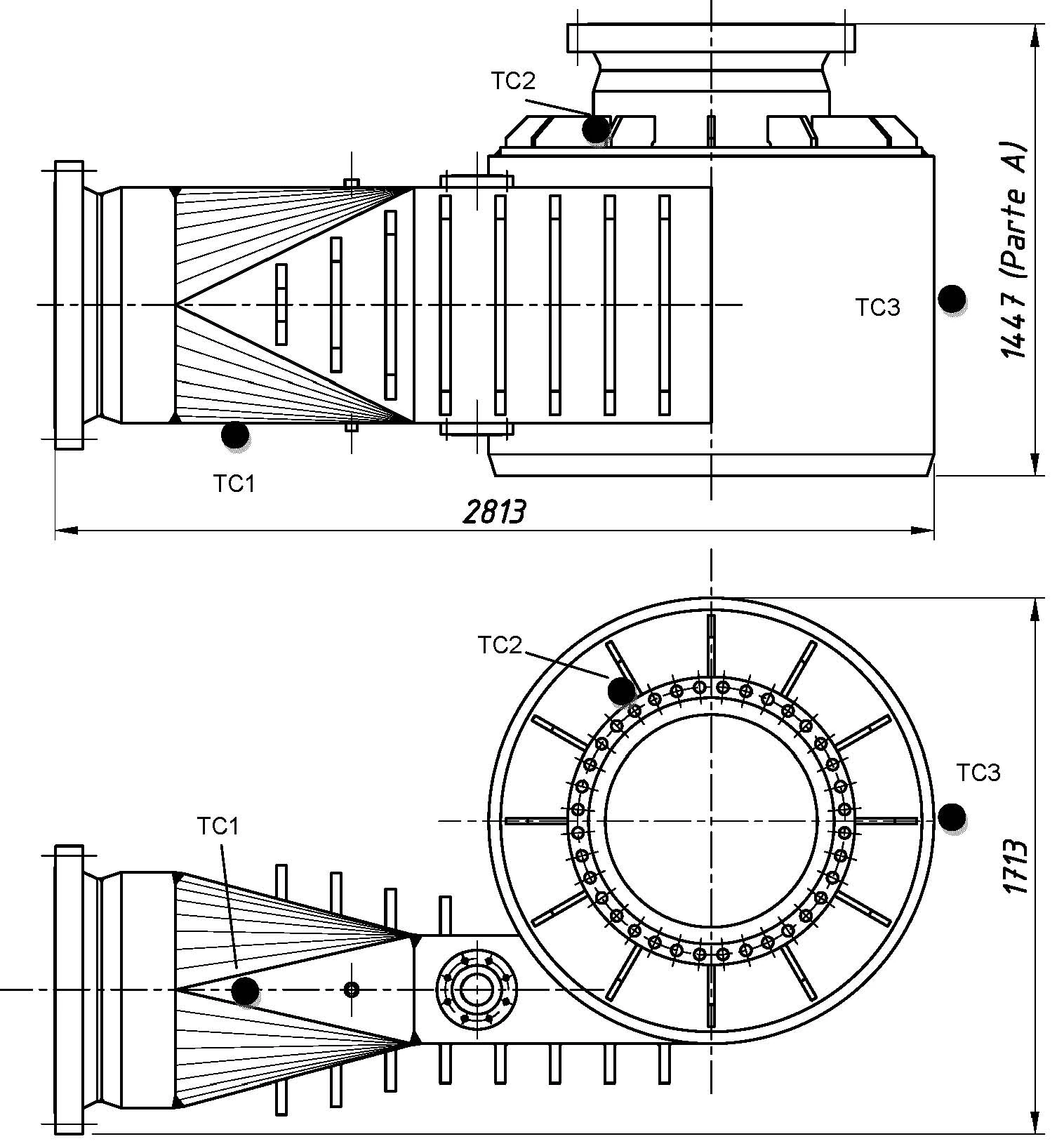

Plano de cabeza de ciclón de alta presión — Cabeza de ciclón de alta presión. Vistas acotadas del conjunto con los puntos de control identificados para el seguimiento dimensional durante la fabricación.

ETAPA SIGUIENTE

ETAPA 02Corte y conformado
